Nová verze Revitu přináší novou analýzu. Nazývá se „Zatížení vytápění a chlazení“. Projektanti RTCH na ni čekali dlouho a dneska se na to spolu podíváme.
Měla tato analýza předchůdce?
Zprvu jsem si myslel, že Autodesk jenom změnil překlad pro analýzu systémů, která je v Revitu už dlouho. Není tomu ale tak – naštěstí se jedná o úplnou novinku, která předtím v Revitu nebyla. Analýza systémů v Revitu zůstala – jedná se o roční energetickou simulaci a velikost a zátěž systémů VZT.
Co to je vlastně za analýzu a co umí?
Nová analýza počítá tepelné ztráty a zisky na základě energetického modelu, který si vygenerujeme v Revitu. Tvorbu energetického modelu jsme si již probírali v jiném článku a postup by byl stejný. Můžete si ho přečíst zde.

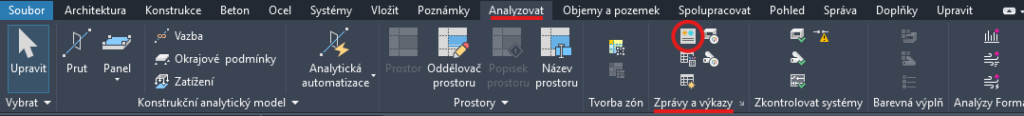

Tlačítko analýzy se nachází, jak jsme zvyklí, na kartě Analyzovat pod záložkou zprávy a výkazy.

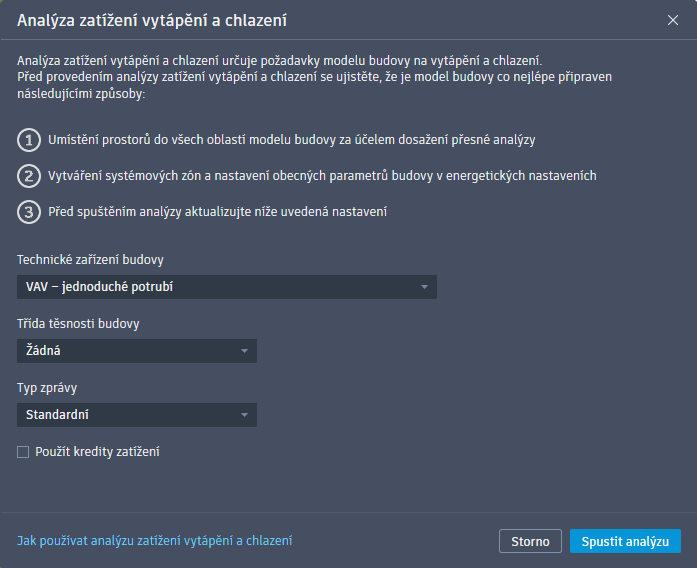

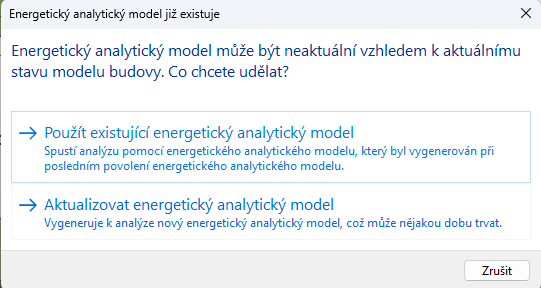

Funguje to velmi jednoduše – klikneme na tlačítko a buď použijeme již existující energetický model, nebo si ho zaktualizujeme a pak si nastavíme typ TZB prvků (stejně jak si nastavujeme u energetického modelu), třídu těsnosti a typ zprávy (výsledků).
Také je možnost si zaškrtnout použití kreditu zatížení. Autodesk to vysvětluje takhle: „Bere v úvahu „kredit“ zatížení vytápění a chlazení, která má podobu záporného zatížení. Například teplo, které přechází z jedné zóny do jiné příčkou, může být záporným zatížením/kreditem.“ [1]

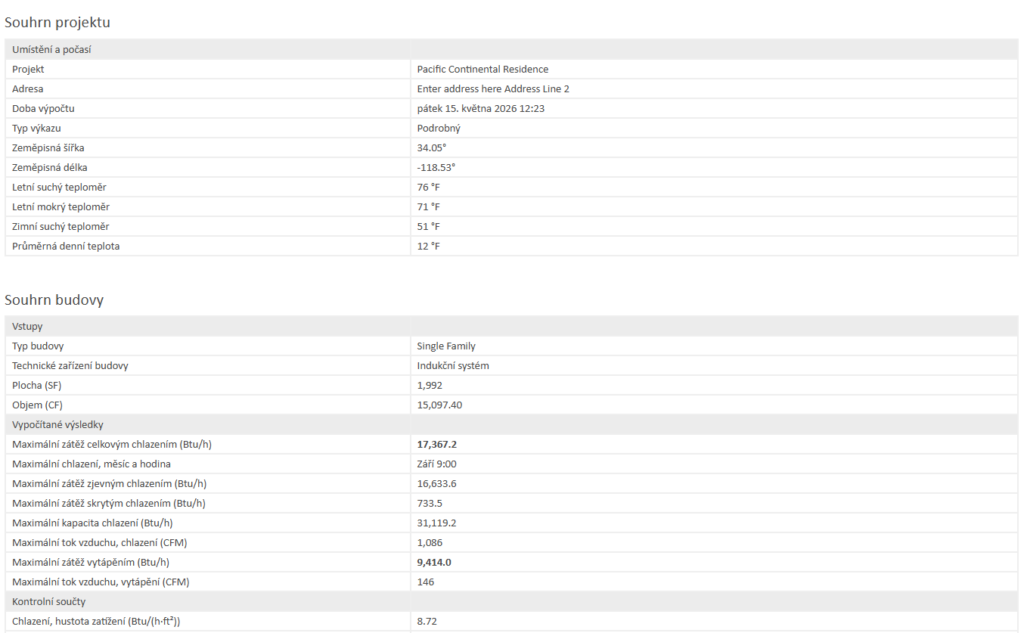

Po spuštění analýzy se objeví výkaz, kde bude popsáno umístění stavby a vstupní hodnoty. Většina vstupních hodnot ohledně okolí stavby se bere z databáze Autodesk pro zvolenou lokalitu.

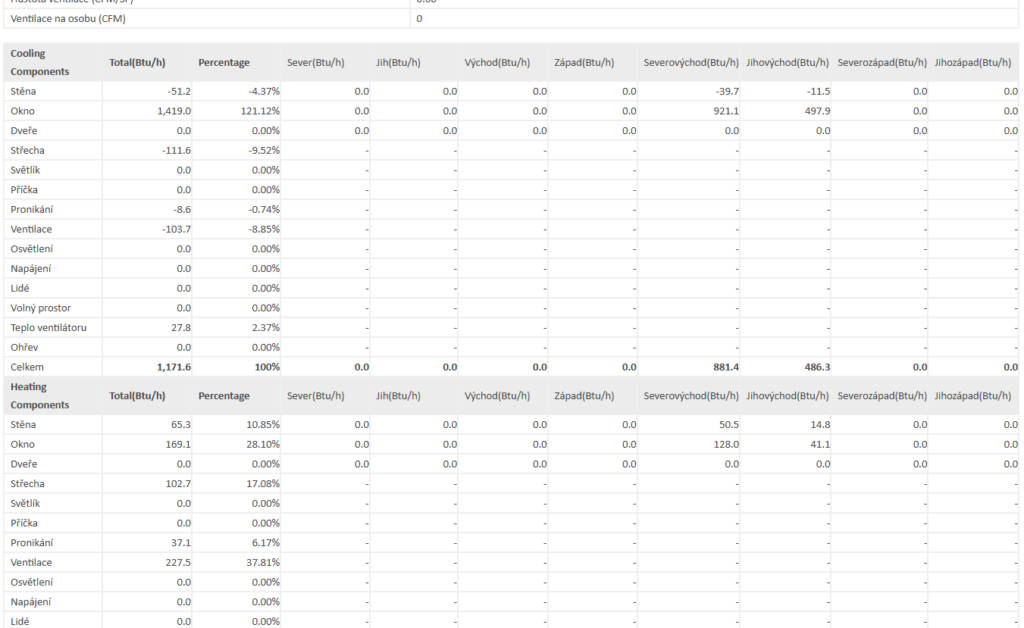

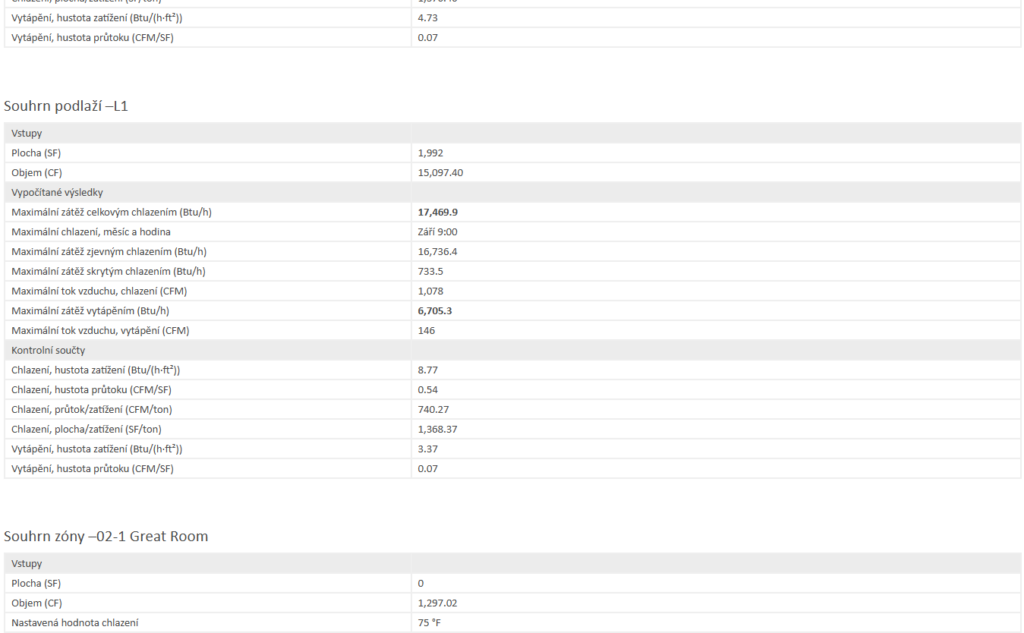

Dále je zde souhrn výsledku pro budovu a podle podlaží. Také je rozdělení výsledků dle zón a prostorů.
Samozřejmě čím podrobnější typ analýzy si zvolíte, tím více informace dostanete do výkazu.
Jsou nějaká úskalí?
Stejně jako u všech analýz, které používají energetický model stavby, největším úskalím bude nastavení jak energetického modelu, tak hodnot prostupu tepla u jednotlivých konstrukcí a nastavení prostorů. Vede to k vyšším nárokům na kvalitu stavebních modelů. Zároveň je důležité mít nastavené správné jednotky v projektu, aby výsledky analýzy dávaly smysl.
Závěr
Nová analýza přináší další možnost využití modelu a snaží se rozšířit možnosti využití Revitu. Vřele doporučuji si tuto analýzu vyzkoušet a porovnat výsledky s výpočty v jiných SW. Budeme rádi za Vaší zpětnou vazbu a sdílení zkušenosti jak to Vám funguje.
Odkazy:
[1] https://help.autodesk.com/view/RVT/2027/CSY/?guid=GUID-6FAFE900-B5AE-43A7-8310-5366560F7E15
