V tomto článku si rozebereme způsoby exportu RVT souborů do Navisworks a nastavení exportu. Export do formátu .NWC se používá pro zobrazení Revit modelu v software Autodesk Navisworks. Dají se exportovat celé modely a jednotlivé 3D pohledy. S pomoci CCTools můžete provádět I hromadný export.
Příprava
Standardně Revit nepodporuje export .NWC formátu, proto si potřebujeme nainstalovat doplněk Navisworks NWC File Export Utility dostupný na webu Autodesk pro příslušnou verzi Revitu.

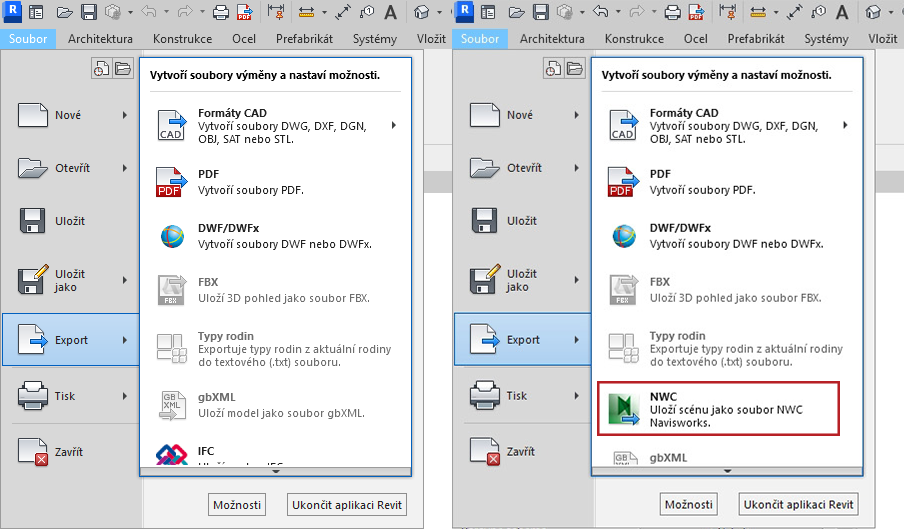

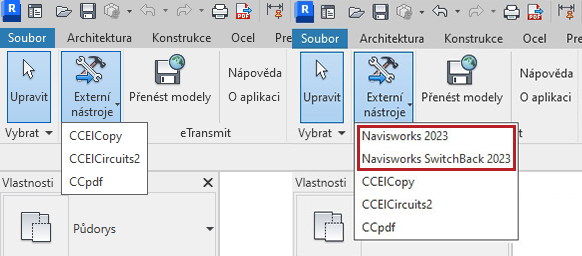

Po stažení a instalaci se v Revitu objeví nové nabídky na záložkách Soubor a Doplňky –> Externí.
Nastavení exportu
Pro spuštění exportu musí být otevřen soubor Revit a případně nachystán 3D pohled, který chcete vyexportovat.

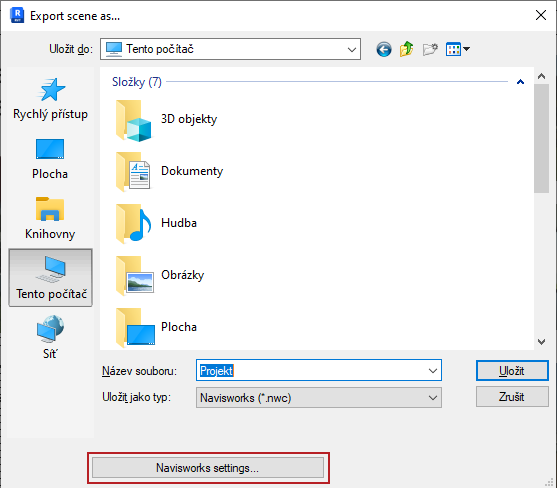

Stisknutím tlačítka Navisworks settings se otevře okno nastavení exportu.

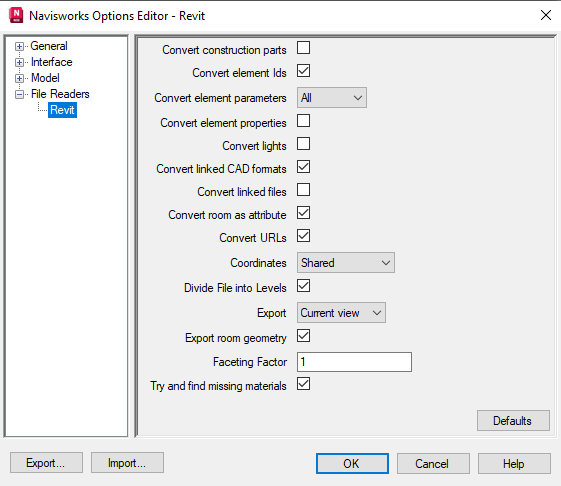

Tady můžeme definovat jaké součásti modelu a jak se vyexportují: parametry, připojené CAD formáty, místnosti atd.

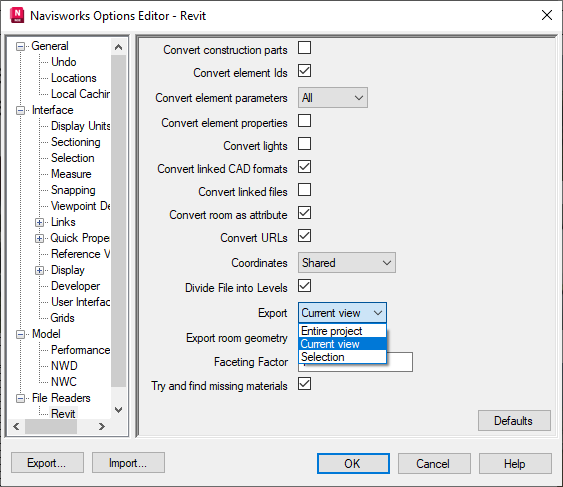

Nejdůležitějším je parametr Export – definuje export celého projektu, aktuálního pohledu nebo výběru.
Podrobnější popis nastavení naleznete zde.
Hromadný export
Pro hromadný export většího počtu modelů můžete využit nástroj CCTools IFC/NWC Exporter.
Po spuštění se vyexportují .NWC soubory všech modelů ve zvolené složce. Modely se otevírají automaticky jeden po druhém a vy tak nemusíte vysedávat u PC a čekat než se export provede, abyste mohli spustit další. Více o dalších nástrojích CCtools najdete zde.
4 Comments
lukas_v
Dobrý den,
nenašel jsem v CCtools funkci “IFC/NWC Exporter”. Je součástí CCtools nebo je to samostatná aplikace?
Děkuji
L. Vacík
Adam Stančík
Dobrý den,
aplikace je součástí CCtools posledního vydání. Po aktualizaci CCtools je potřeba vypnout/zapnout Revit, aby se všechny nové aplikace zobrazily. 🙂
lukas_v
Ok, už jsem se k tomu dostal. Bohužel tento hromadný export neumožnuje žádné nastavení (ani IFC ani NWC), např. počátky, co exportovat apod. Je plánované vylepšení této funkce o další nastavení exportu (jako při standardním exportu jednotlivých souborů?)
Adam Stančík
Aplikace umožňuje nastavení jak NWC, tak i IFC exportu. Nastavení IFC exportu je bráno z dostupných konfigurací pro export IFC, kde se tyto konfigurace zobrazí v dialogovém okně po spuštění exportu. Nastavení NWC probíhá jiným způsobem a to relačním. Pod soubor -> Export -> NWC -> Navisworks settings je možné nastavit všechny parametry exportu, které se následně použijí při spuštění samotné aplikace.
