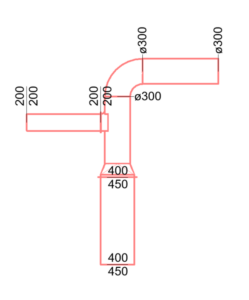

Popisování potrubí ve vzduchotechnice ručně? Nuda a ztráta času. Máte pro vás další šikovný nástroj z naší CCtools dílny – Popsat potrubí! Díky němu už nemusíte řešit, jestli je potrubí kruhové nebo hranaté – Revit to pozná za vás a popisku rovnou šoupne tam, kam patří.
Jak to funguje?

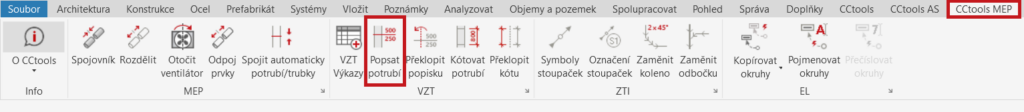

Vyberete potrubí, které chcete popsat – buď po jednom, nebo rovnou celý označený úsek (větev). Pak už jen na kartě CCtools MEP kliknete v sekci VZT na Popsat potrubí… a vuala, je hotovo!
Nastavení

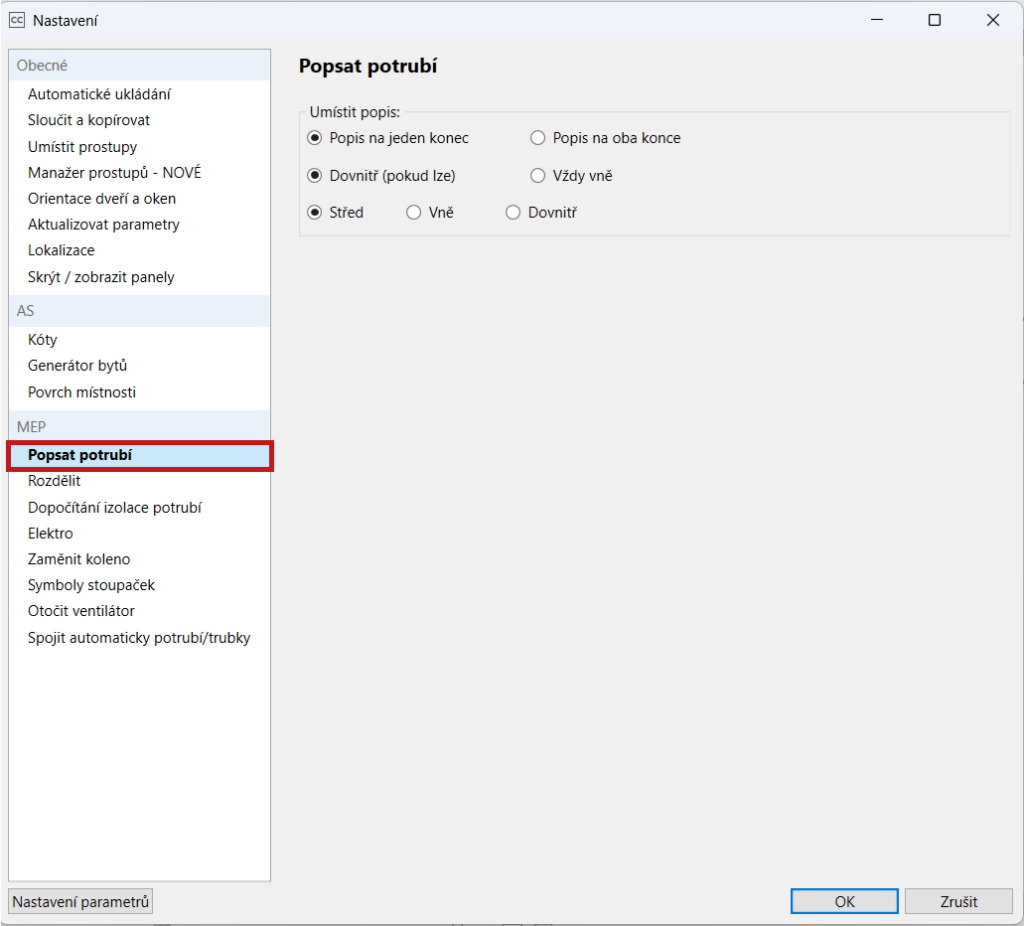

Chcete si popisování ještě víc přizpůsobit? Stačí kliknout na malou šipku vedle názvu VZT a otevře se vám nastavení CCtools. V levém sloupci zvolíte MEP → Popsat potrubí.
V nastavení si můžete jednoduše určit, jak se budou popisky chovat:
- Umístění popisu: – zvolte, jestli se má popiska vložit jen na jeden konec potrubí (ten, ke kterému kliknete blíž), nebo na oba konce.
- Pozice popisky – nastavíte, zda má být vždy vně potrubí, nebo dovnitř, pokud to dovolí prostor.
Pro případ, že popisku nebude možné umístit dovnitř, volíte v dalším řádku druhou volbu umístění popisky.
- Pokud se popiska náhodou objeví na nevhodné straně, není potřeba ji mazat – jedním klikem ji snadno přehodíte na druhou stranu pomocí nástroje Překlopit popisku. (Ano, i to je další praktický pomocník z dílny CCtools.)
Typ na závěr

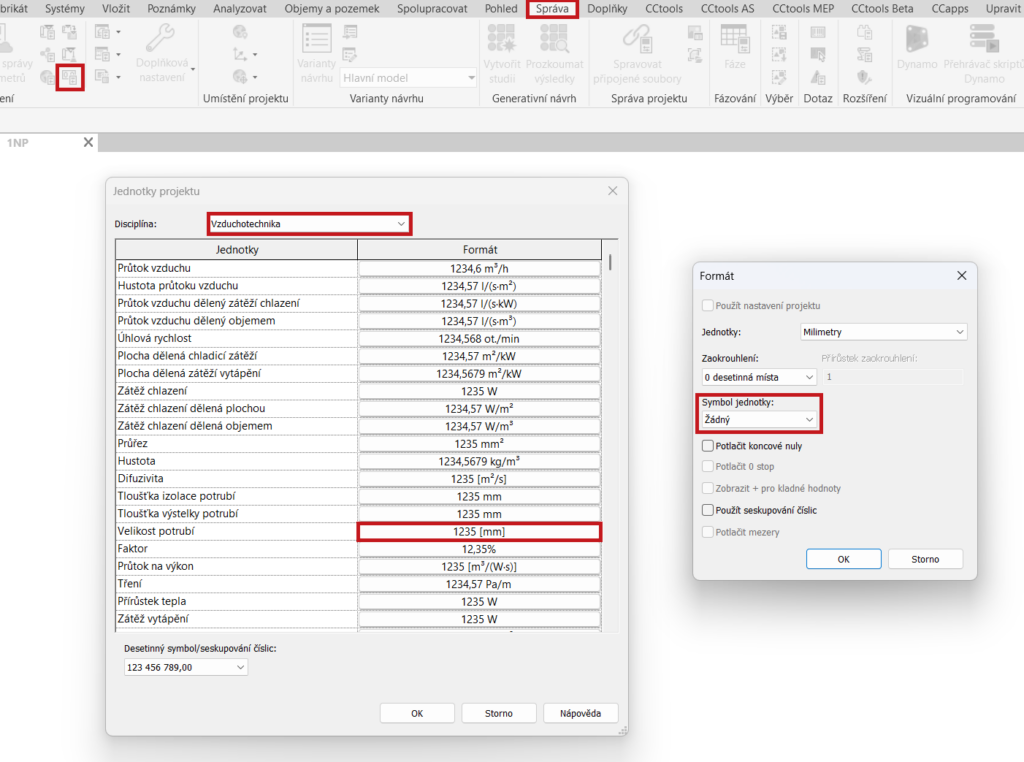

Pokud se nám na popisce zobrazuje symbol mm, je třeba jej vypnout. To uděláme tak, že přejdeme na kartu Správa > Jednotky projektu > Disciplínu změníme na Vzduchotechnika > Velikost potrubí > Symbol jednotky > žádný.
Závěr
V tomhle článku jsme si představili další šikovný nástroj z naší dílny CCtools. Pokud vás nebaví ručně vkládat popisky potrubí (přírub), tenhle pomocník vám práci výrazně ulehčí.
Vyzkoušejte ho i vy – uvidíte, že popisování může být otázkou pár kliknutí.
