Zajímalo Vás někdy, jak se tvoří v Revitu dvojité a složené stěny? Možná Vás zaujal postup tvorby dvojité stěny pro prefabrikace. Tento postup jste mohli vidět v sérii článků (článek 1 a článek 2) o vyztužování v Revitu. V tomto článku si to ukážeme.
Dvojité a složené stěny

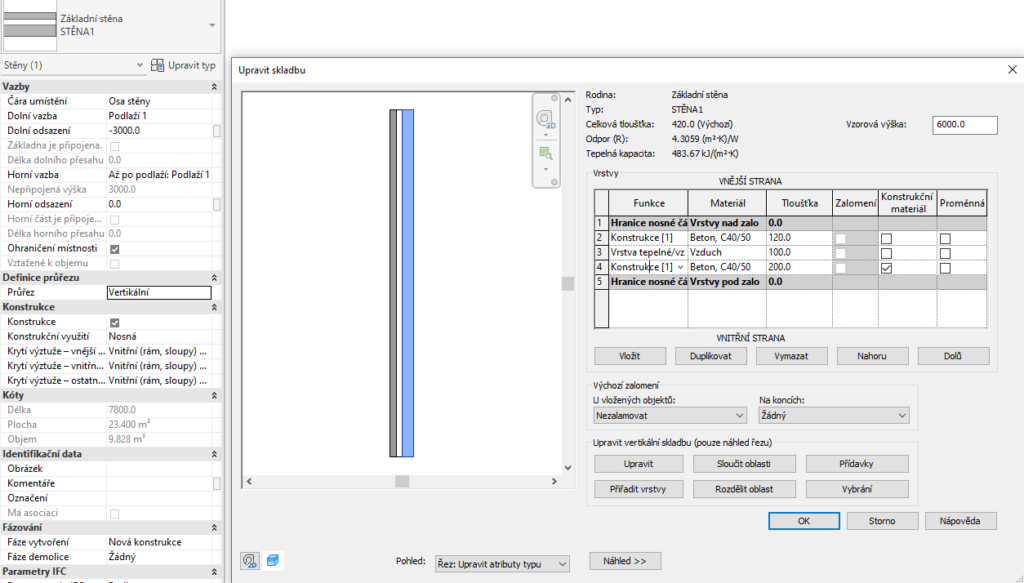

Pokud se bavíme o dvojitých a složených stěnách bez vyztužení, máme skoro neomezené možností. V Revitu se rozumí dvojitou stěnou klasická dvouplášťová stěna, která se tvoří pomocí skladby stěny. Mezi jejími konstrukčními vrstvami je vrstva tepelné/vzduchové izolace.

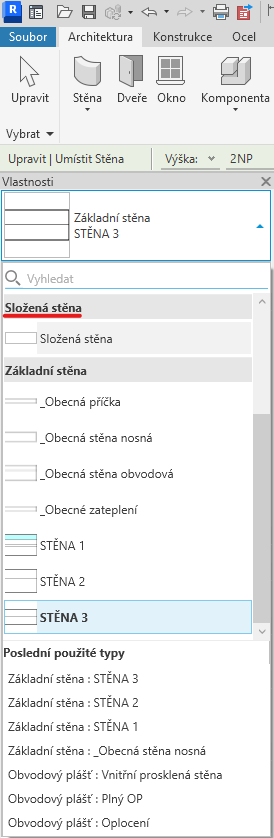

Revit nedovoluje zvolit si víc než jednu vrstvu ve sloupci „Konstrukční materiál“. Proto se doporučuje zaškrtnout si nejtlustší konstrukční vrstvu. Pokud se bavíme o složených stěnách, Revit tím rozumí stěny, které se skládají z klasických stěn s možností nastavení výškových hranic a odsazení. Při jejich tvorbě si musíme ve vlastnostech zvolit složené stěny a nastavit si výškový postup vrstev.

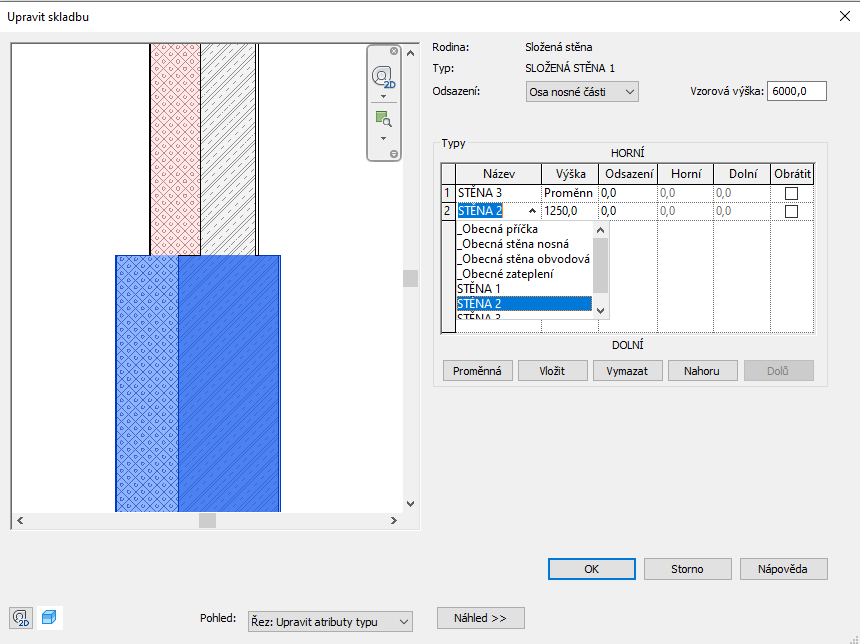

Pak můžeme vkládat stěny z nabídky a nastavovat jejich výšku, odsazení a obrátit směr vrstev jednotlivých stěn.

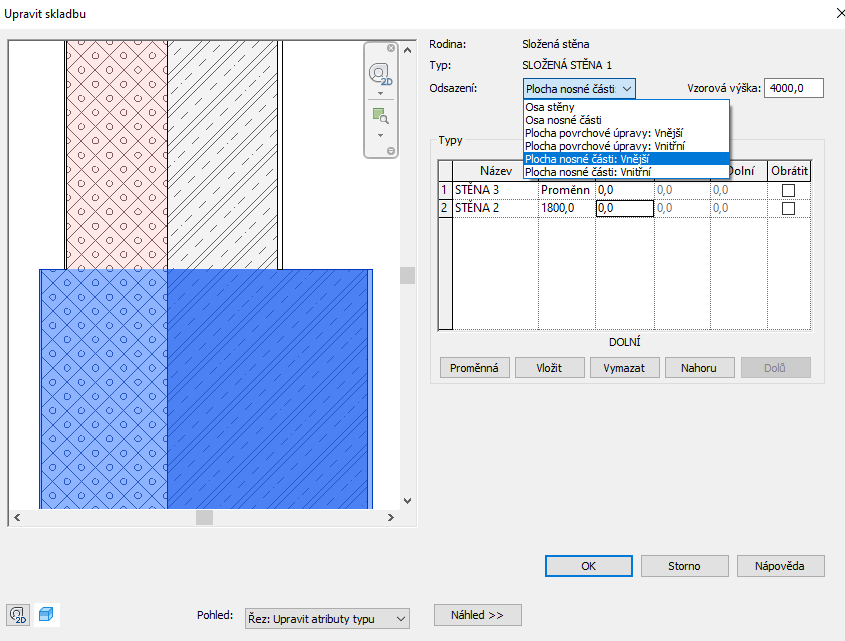

Také si můžeme nastavit zarovnání všech stěn.

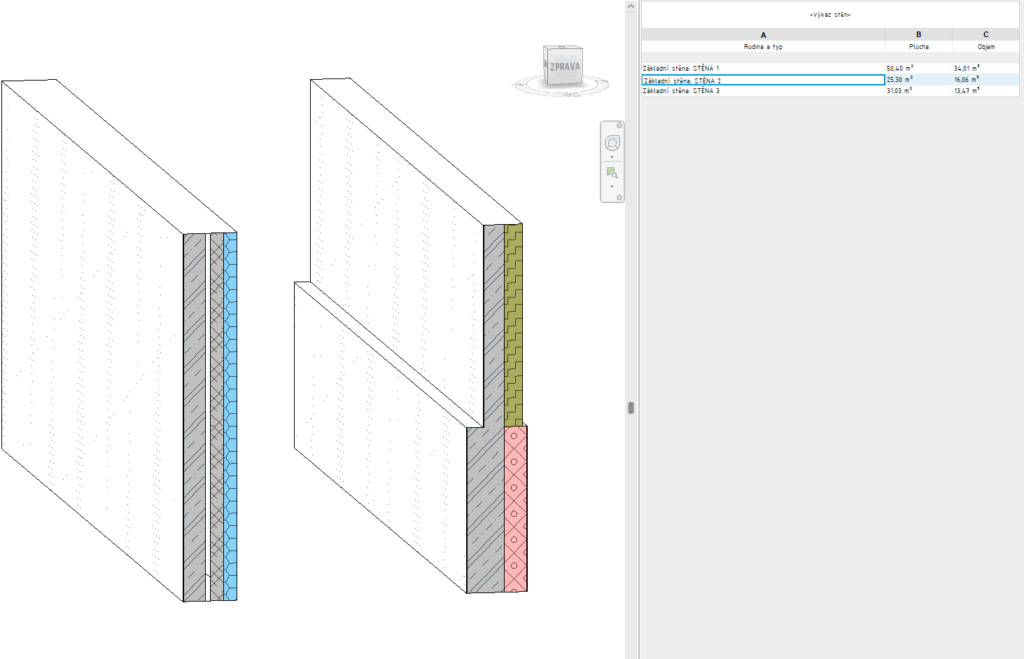

Ve výkazech se složená stěna rozdělí na jednotlivé stěny.
Dvojité stěny pro účely následující prefabrikace
Na rozdíl od dvojitých stěn popsaných výše, musíme držet v hlavě, že stěny pro prefabrikace musí být tvořeny jako konstrukční stěna. Také daná stěna musí mít pouze 3 vrstvy: dvě konstrukční a mezi nimi vrstvu tepelné/vzduchové izolace.

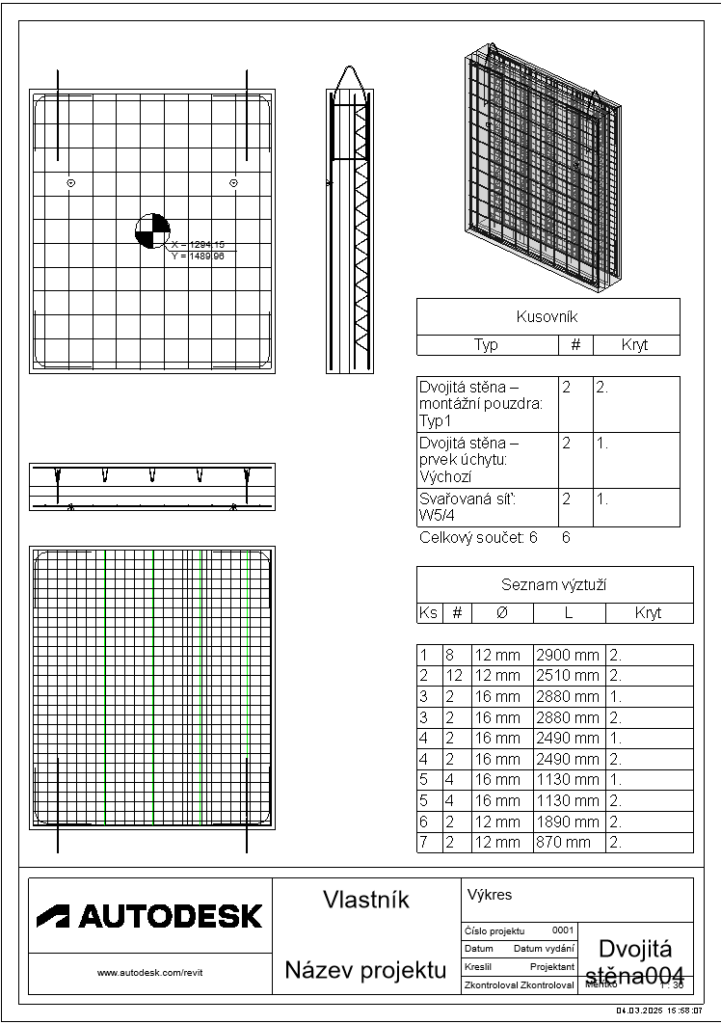

Dále podle postupu popsaném v článku o prefabrikaci dospějeme k takovému výsledku ve vyztužování.
Závěr
Tvorba dvojitých a složených stěn v Revitu nabízí široké možnosti, které lze využít nejen pro standardní konstrukce, ale i pro specifické účely, jako je prefabrikace. Klíčové je správně nastavit vrstvy, výškové hranice stěn a odsazení, což umožňuje flexibilitu v návrhu i vyztužování. Při tvorbě dvojitých stěn pro prefabrikaci je důležité dodržet specifické požadavky na konstrukci, zejména počet vrstev a jejich správné uspořádání. Doufám, že Vám tento článek pomohl lépe porozumět tvorbě dvojitých a složených stěn v Revitu a usnadní práci na vašich projektech.
