Architekti a projektanti jsou známí tím, že řeší detaily. Nejen v půdorysech, řezech nebo vizualizacích, ale i tam, kde by to mnozí nečekali – ve výkazech. Grafická kultura projektu dnes nekončí poslední kótou. Pokračuje i v tabulkách, výpisech a exportech.
Každý ateliér má svůj vizuální jazyk. Půdorysy mají svoji logiku, legenda má jasnou strukturu, prezentace je uhlazená. A pak otevřete výkaz… a místo čistých symbolů nebo srozumitelných značek na vás vyskočí strohé „Ano / Ne“? Technicky je to správně. Esteticky? Ne vždy.
Ano/Ne
Symbol je víc vypovídající než text. Je přehlednější. Čistší. Ale jak toho v Revitu dosáhnout?
Pojďme si to shrnout krok po kroku. Předpokládáme, že již máme vytvořený projektový parametr v typu dat „Ano/Ne“.
Vytvoříme si výkaz, do kterého v části Pole, vyberu všechny požadované parametry včetně našeho parametru typu Ano/Ne – v našem případě „Větraná přirozeně“.

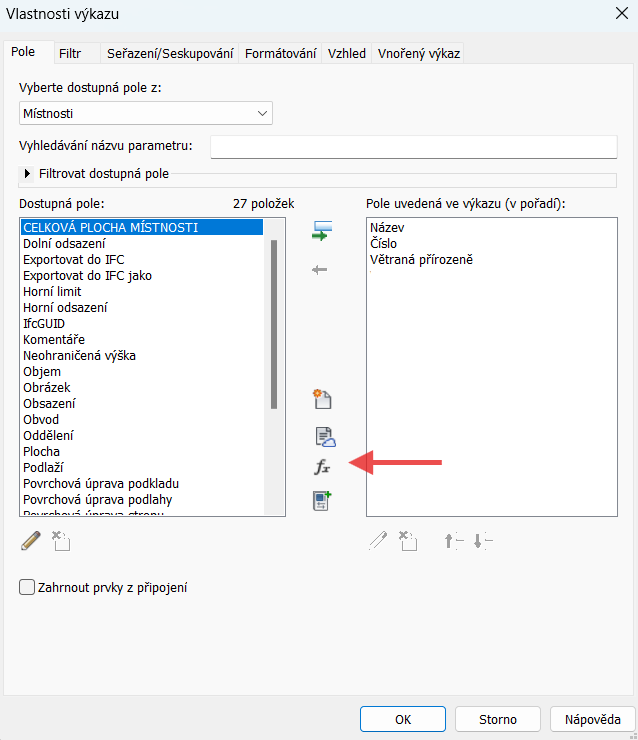

V té samé části, klikneme na Přidat vypočítaný parametr.

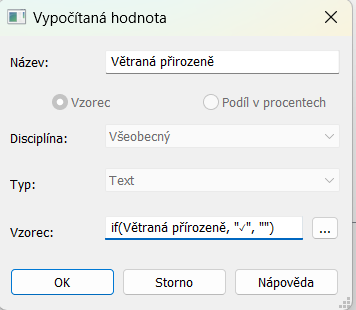

Určíme název našeho nového parametru – může být stejný jako ten původní, jestli nám to tak vyhovuje. Do vzorce napíšeme if(Název původního parametru, “požadovaný symbol“, “”).
Všechno potvrdíme a vytvoří se nám tabulka, ve které stačí původní parametr skrýt a nový s požadovaným symbolem nám zůstává.

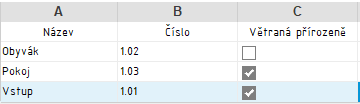

Výkaz po vytvoření:

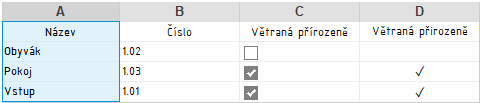

Výsledek na výkresu pro porovnání vypadá pak následovně.
Závěr
„Bůh je v detailech“ prohlásil známy architekt vily Tugendhat Ludwig Mies van der Rohe. Možná je to jen Ano nebo Ne. Ale v dobře připraveném projektu nic není „jen“. Každý výstup, který opustí vaši kancelář nebo atelier, něco říká o vašem přístupu k práci. A výkazy nejsou výjimkou. Pokud mají být data přehledná, profesionální a vizuálně konzistentní, zaslouží si stejnou péči jako půdorysy nebo pohledy.
Dobrá zpráva? Je to velice jednoduché a podle tohoto návodu to zvládnete bez menších potíží.
